ГРИС является комплексом расчетных программ и включает две автономные программы: ГРИС_С и ГРИС_Т.  Программы комплекса позволяют выполнить расчет дождевых стоков и талых вод, а также рассчитать пропускную способность труб и малых мостов.

Область применения программ — проектирование автомобильных и железных дорог.

ГРИС_С служит для определения расходов и объемов стоков дождевых паводков и талых вод. Входными данными программы служат материалы полевых изысканий. Результатами расчета являются таблицы, в том числе в формате RTF.

Результаты расчетов программы ГРИС_С могут использоваться в программе ГРИС_Т, предназначенной для расчета пропускной способности малых искусственных сооружений.

ПРЕИМУЩЕСТВА

• Решение задач по расчетам дождевых стоков и талых вод, с передачей данных в программу ГРИС_Т для расчета пропускной способности труб и малых мостов.
• Возможность использования не одной, а различных методик расчета стока и конструкций водопропускных труб, в том числе гофрированных с различной формой сечения.
• Гидравлические расчеты по определению пропускной способности применимы в программе как для новых, так и для существующих сооружений.
• Возможность расчета типовых размеров нового искусственного сооружения по гидравлическим показателям как с учетом аккумуляции, так и без нее.
• Формирование результатов расчета в виде визуального изображения, выдаваемого на экран после расчета, а также в виде отчета (таблицы), сохраненного на диске файла в формате RTF.
• Для расчета пропускной способности труб и малых мостов реализована возможность создания схемы с показом поверхности воды в характерных сечениях.

Системно-технические требования

Процессор: Intel Pentium 4 1,6 ГГц или совместимый (рекомендуется Intel Core 2 Duo 2,4 ГГц).
ОЗУ: не менее 2 ГБ.
Видеоподсистема: графический ускоритель на базе графического процессора класса NVIDIA GeForce 6600 или ADM Radeon Х700 или более производительные.

Операционная система:

• Microsoft Windows 7 Service Pack 1,
• Microsoft Windows 7 x64 Service Pack 1,
• Microsoft Windows 8.1,
• Microsoft Windows 8.1 x64,
• Microsoft Windows 10 x64,
• Microsoft Windows 10 x86.

ОСНОВНЫЕ ФУНКЦИИ ПРОГРАММЫ

• расчет стока дождевых паводков по формуле МАДИ/Союздорпроекта;
• расчет стока дождевых паводков по формуле предельной интенсивности СНиП 2.01.14-83;
• расчет стока дождевых паводков по редукционной формуле СНиП 2.01.14-83;
• расчет стока дождевых паводков по ВСН 24-87 (расчет составлен по ведомственным строительным нормам для Беларуси);
• расчет стока дождевых паводков по формуле УкрНИГМИ (Украина);
• расчет стока дождевых паводков по редукционной формуле II СП 33-101-2003;
• расчет стока дождевых паводков по формуле предельной интенсивности III СП 33-101-2003;
• расчет стока талых вод по СНиП 2.01.14-83;
• расчет стока талых вод по ВСН 24-87 (расчет составлен по ведомственным строительным нормам для Беларуси);
• расчет стока талых вод по формуле УкрНИГМИ (Украина);
• расчет стока талых вод по СП 33-101-2003.

КРЕДО ГРИС_Т. Программа  позволяет рассчитать пропускную способность малых искусственных сооружений: гладкой круглой трубы, гладкой прямоугольной трубы, малого моста, а также гофрированных труб различных сечений. Возможен расчет одно- и многоочковых труб.

Преимуществом программы является возможность использования не одной, а различных методик расчета стока и конструкций водопропускных труб, в том числе гофрированных с различной формой сечения.

Входными данными для программы могут служить материалы полевых изысканий и принятые проектные решения. В качестве входных данных могут также использоваться результаты расчетов программы ГРИС_С, которая служит для определения расходов и объемов стоков дождевых паводков и талых вод.

Гидравлические расчеты по определению пропускной способности применимы в программе как для новых, так и для существующих сооружений. Для одного и того же сооружения такой расчет можно выполнить по различным расчетам стока.

Расчет металлических гофрированных труб выполняется по трем методикам, условные названия расчетов: ГОФР_I, ГОФР_ II, ГОФР_III. Каждой методике соответствуют определенные типы поперечных сечений (рис. 1).

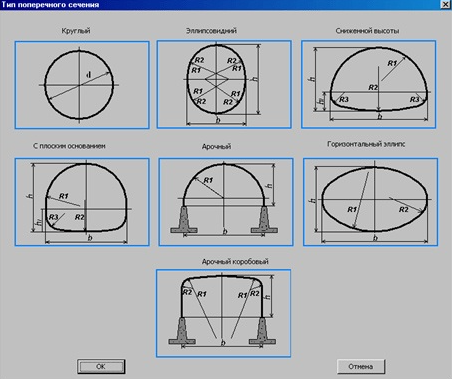

Рис. 1. Типы поперечных сечений для расчета «Гофр_II» (проектирование и строительство сооружений из металлических гофрированных конструкций на автомобильных дорогах общего пользования)

ОБРАБОТКА РЕЗУЛЬТАТОВ

Кроме определения водопропускной способности, в программе возможен подбор типовых размеров нового искусственного сооружения по гидравлическим показателям как с учетом аккумуляции, так и без нее.

Пользователь может варьировать размер отверстия моста и анализировать величину подпора воды перед ним (методика применяется для малых мостов).

Во время расчета определяются следующие основные характеристики:

• коэффициент аккумуляции (при расчетах с учетом аккумуляции);
• сбросной расход в сооружении (при расчетах с учетом аккумуляции);
• режим работы искусственного сооружения;
• подпор воды перед сооружением;
• глубина и скорость воды на выходе сооружения или в расчетном сечении;
• минимально допустимая высота земполотна (для новых сооружений).

Результаты расчета в программе ГРИС_Т можно получить в трех видах (рис. 2, 3):

• в виде визуального изображения, выдаваемого на экран после расчета;
• в виде отчета (таблицы), который можно предварительно просмотреть на экране и затем выдать на печать;
• в виде сохраненного на диске файла отчета в формате RTF.

ПРИМЕР ГИДРАВЛИЧЕСКОГО РАСЧЕТА КРУГЛОЙ ТРУБЫ

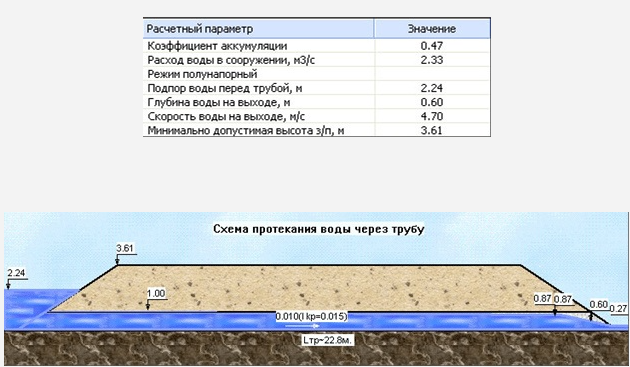

Рис. 2. Визуальное изображение, выдаваемое на экран после расчета круглой трубы. На условном чертеже продольного сечения отображаются глубины в различных сечениях, а также геометрические характеристики самой трубы

ПРИМЕР ГИДРАВЛИЧЕСКОГО РАСЧЕТА МАЛОГО МОСТА

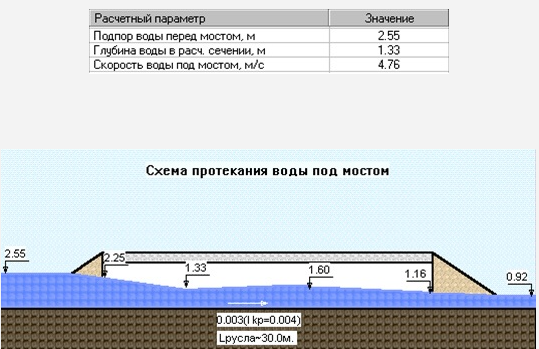

Рис. 3. Визуальное изображение, выдаваемое на экран после расчета малого моста
